V priemyselných a stavebných potrubných systémoch,Potrubné kompenzátory(tiež známe ako dilatačné škáry alebo flexibilné kompenzátory) slúžia ako kľúčové komponenty, ktoré absorbujú pohyby, zmierňujú napätie a udržiavajú integritu systému v rôznych prevádzkových podmienkach.
Na začiatku je tu typické zhrnutie špecifikácií pre vysokokvalitný kompenzátor kovových vlnovcových rúr:
| Parameter | Typická hodnota / rozsah |
|---|---|
| Menovitý priemer (DN) | DN 50 – DN 2400 mm |
| Nominálny tlak | Až 2,5 MPa (alebo viac pre špeciálne konštrukcie) |
| Maximálna prevádzková teplota | Až ~450 °C (alebo viac pre exotické zliatiny) |
| Kapacita pohybu | Axiálny, bočný, uhlový posun (líši sa podľa dizajnu) |
| Materiál mechov | Nehrdzavejúca oceľ (alebo vysokoteplotné zliatiny) |
| Ukončiť pripojenia | Zvárané konce, prírubové, závitové alebo drážkované podľa potreby |
| Životnosť dizajnu / cykly | Navrhnuté pre vysoký počet cyklov únavy; očakávané desaťročia pri správnom výbere |
Táto tabuľka špecifikácií zdôrazňuje základné parametre dizajnu a ilustruje profesionálnu prísnosť výberu produktu. Nasledujúci obsah skúma, prečo sú kompenzátory dôležité, ako fungujú a ako sa vyberajú a aké sú nové trendy, ktoré formujú ich budúcnosť.

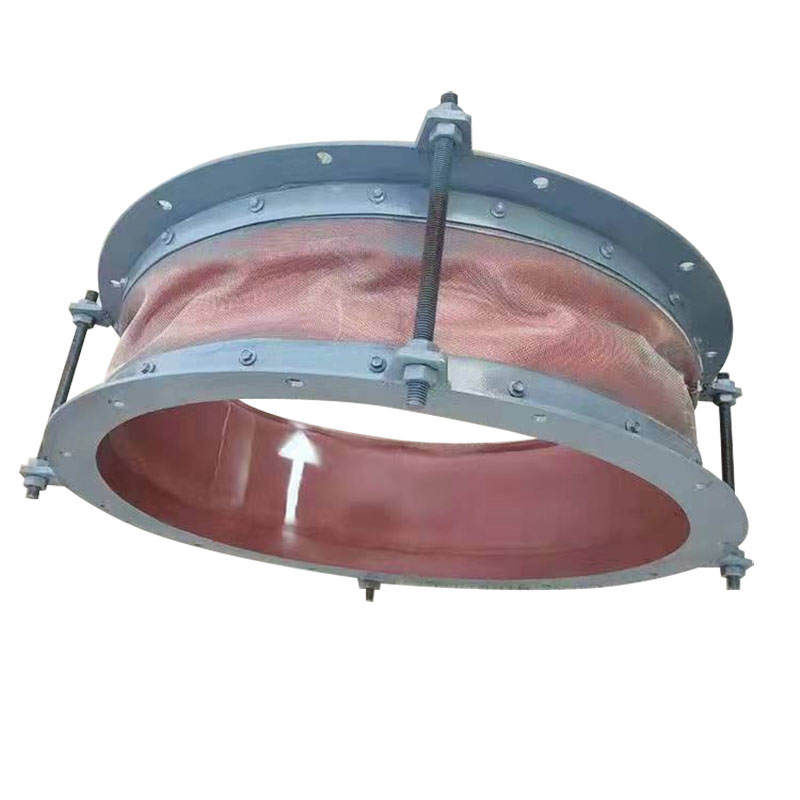

Kompenzátor potrubia je flexibilné zariadenie inštalované v potrubnom systéme na absorbovanie mechanických deformácií v dôsledku tepelnej rozťažnosti, kontrakcie, vibrácií, kolísania tlaku, nesúosovosti, sadnutia alebo seizmickej aktivity. V praxi je veľa kompenzátorov skonštruovaných s jedným alebo viacerými kovovými vlnovcami (vlnitými flexibilnými prvkami) plus konektormi a podporným hardvérom.
Absorbujte tepelnú expanziu/kontrakciu: Zabraňuje namáhaniu a deformácii potrubia, keď zmeny teploty spôsobujú expanziu alebo kontrakciu.
Izolácia vibrácií a otrasov: Pôsobí ako tlmiaci prvok, ktorý znižuje prenos vibrácií alebo tlakových rázov zo zariadení (čerpadlá, kompresory atď.) do potrubného systému.
Kompenzácia zarovnania: Opravuje malé odchýlky alebo odchýlky, ktoré vznikajú počas inštalácie alebo v dôsledku pohybu konštrukcie.
Zmiernenie stresu: Znižuje namáhanie podpier, prírub, ventilov a zariadení lokalizáciou absorpcie pohybu.
Prispôsobte sa usadzovaniu alebo seizmickému posunu: Pomáha udržiavať integritu pri posune základov alebo seizmickom pôsobení tým, že umožňuje riadený posun.
Kompenzátor sa tak stáva štrukturálnym „nárazníkom“, ktorý chráni tuhé časti potrubného systému pred poškodením a zlyhaním lokalizáciou flexibility tam, kde je to potrebné.
Potrubia neustále čelia mechanickému namáhaniu spôsobenému teplotnými cyklami, kolísaním tlaku a dynamickým zaťažením. Bez náležitého prispôsobenia môžu tieto napätia spôsobiť únavové praskanie, netesnosti alebo katastrofické zlyhanie. Kompenzátor je technické riešenie, ktoré zmierňuje tieto napätia a zlepšuje robustnosť systému.
Zníženie stresu a dlhovekosť
Pohlcovaním expanzie a kontrakcie kompenzátory zabraňujú hromadeniu tepelného napätia v potrubiach, ventiloch a spojoch, čím predlžujú životnosť.
Kompaktnosť a priestorová efektívnosť
V porovnaní s dlhými expanznými slučkami alebo ohybmi poskytujú kompenzátory absorpciu posunu v kompaktnom balení.
Nižšie konštrukčné zaťaženie
Zariadenie znižuje prenos zaťaženia na kotvy alebo stavebné konštrukcie, čím sa znižuje potreba naddimenzovaných podpier.
Zjednodušené rozloženie systému
S flexibilnou lokalizovanou kompenzáciou sa dizajn potrubia stáva priamočiarejším, čím sa znižuje zložitosť.
Kontrola hluku a vibrácií
Zmiernenie vibrácií a pulzácií pomáha znižovať hladinu hluku a chráni citlivé zariadenia.
Prispôsobivosť rôznym podmienkam
Dobre zvolený kompenzátor si poradí s viacsmernými posunmi (axiálne, bočné, uhlové).
Úspora nákladov počas životného cyklu
Hoci počiatočné náklady sú vyššie ako pevné spoje, úspory v dôsledku zníženej údržby, prestojov a prepracovania často odôvodňujú náklady.
Potenciálne obmedzenia, ktoré treba zvážiť
Rozsah kompenzácie je konečný – nadmerný pohyb nad rámec dizajnu je škodlivý.
Tlakový ťah musí byť riadený, najmä pri axiálnych typoch.
Náklady na vysokocyklové a vysokoteplotné konštrukcie sa môžu podstatne zvýšiť.
Správna inštalácia, zarovnanie a podpora sú rozhodujúce pre výkon; nesprávna aplikácia vedie k skorému zlyhaniu.
Vzhľadom na tieto kompromisy by malo byť použitie kompenzátora odôvodnené dôkladným tepelným namáhaním a mechanickou analýzou. V mnohých aplikáciách – najmä v elektrárňach, petrochemickom priemysle, HVAC a priemyselných zariadeniach – výhody výrazne prevažujú nad prírastkovými nákladmi.
Axiálne kompenzátory
Zvládnite len axiálne predĺženie/stlačenie. Ideálne pre rovné trate s dobre definovanými pevnými bodmi.
Bočné kompenzátory
Prispôsobiť posunutie do strán; spojovacie tyče často používané na riadenie pohybových síl.
Uhlové kompenzátory
Navrhnuté tak, aby sa ohýbali pod uhlom okolo otočného bodu.
Univerzálne (Multi-Belows) kompenzátory
Kombinujte axiálnu + bočnú + uhlovú flexibilitu v jednej jednotke – užitočné pri zložitých geometriách potrubí.
Tlakovo vyvážený (vyvážený ťahom)
Vnútorná geometria neutralizuje tlakovú silu, čím znižuje zaťaženie kotviacich konštrukcií.
Vlnovce a spojovacie časti by sa mali vyberať z nehrdzavejúcej ocele, zliatin niklu alebo iných materiálov kompatibilných s kvapalinou, teplotou a podmienkami prostredia.
V korozívnych alebo vysokoteplotných systémoch sa môžu použiť exotické zliatiny (Inconel, Hastelloy) alebo obloženie.
Odhadnite celkový očakávaný pohyb (axiálny, bočný, uhlový) počas teplotných cyklov. Vyberte si dizajn, ktorý ponúka rezervu a schopnosť vysokého cyklu únavy.
Zabezpečte, aby sa menovitý tlak a teplota kompenzátora zhodovali alebo prekračovali podmienky systému s bezpečnostnými rezervami.
Vyberte si zvarové, prírubové, drážkované alebo závitové konce, ktoré zodpovedajú vášmu systému. Uistite sa, že máte dostatočnú montážnu vzdialenosť (aj pre budúci pohyb). Umožnite prístup na kontrolu a údržbu.
Správne vonkajšie ukotvenie a vedenie zabráni nežiaducemu ohnutiu alebo vybočeniu kompenzátora. Obmedzenia môžu byť potrebné na obmedzenie posunu alebo na kontrolu dráh zaťaženia.
Mechový prvok sa ohýba (skladá alebo rozkladá) v reakcii na zmeny dĺžky potrubia alebo posuny zarovnania.
Pri axiálnych pohyboch sa záhyby stláčajú alebo predlžujú a absorbujú posun.
Pri bočnom alebo uhlovom pohybe sa vlnovec zodpovedajúcim spôsobom ohýba alebo krúti (v závislosti od konštrukcie).
Spojovacie tyče alebo vonkajšie vodidlá môžu kontrolovať smer sily a zabrániť nadmernému predĺženiu.
Vnútorné vodiace rúrky, objímky alebo výstuže sa môžu použiť na zníženie turbulencie prúdenia a obmedzenie vystavenia mechov silám tekutiny.
Zarovnanie: Uistite sa, že je kompenzátor zarovnaný s potrubím, aby ste sa vyhli bočnému zaťaženiu.
Kotvy a vodiace lišty: Nainštalujte kotvy, vodiace lišty a obmedzenia podľa konštrukčných výkresov.
Test pohybu: Pred uvedením do prevádzky posuňte kompenzátor cez jeho celý zdvih, aby ste overili vôľu.
Tepelné predpätie: Niekedy sa aplikuje studená predbežná kompresia, aby sa kompenzátor vycentroval v jeho rozsahu.
Podpora: Kompenzátor musí byť podopretý ako súčasť konštrukcie potrubia, aby sa predišlo prehýbaniu.
Zváranie/obrubovanie: Používajte správne techniky zvárania a obrubovania, vyhýbajte sa deformáciám.
Pravidelná vizuálna kontrola: Hľadajte praskliny, deformácie alebo známky únavy.
Kontrola netesností: Sledujte netesnosti okolo zvarov alebo tesnení.
Monitorovanie cyklu: Zaznamenajte počet cyklov a porovnajte s návrhom životnosti.
Monitorovanie vibrácií: Zabezpečte, aby úrovne vibrácií zostali v rámci prijateľných prahových hodnôt.
Plánovanie výmeny: Na základe opotrebovania naplánujte výmenu pred poruchou.
Čistenie: Udržujte mech a okolie bez nečistôt, ktoré by sa mohli odierať alebo odierať.
Inteligentné kompenzátory/kompenzátory so senzorom
Zabudovanie tenzometrov, senzorov posunu alebo senzorov monitorujúcich zdravie na predpovedanie únavy a udržiavanie výstrahy.
Pokročilé zliatiny a nátery
Použitie vysokovýkonných materiálov (zliatiny niklu, keramické povlaky) pre extrémne prostredia (superkritické, agresívne kvapaliny).
Kompaktné viacosové konštrukcie
Nové geometrie umožňujú vyššiu flexibilitu v menších pôdorysoch pre tesné inštalácie.
Aplikácie aditívnej výroby
Použitie 3D tlačených prechodových častí alebo zložitých geometrických prvkov na optimalizáciu výkonu.
Integrácia s Digital Twin & Predictive Analytics
Monitorovanie správania kompenzátora v živej prevádzke a integrácia do digitálnych dvojčiat závodu pre prediktívnu údržbu.
Keďže trhy tlačia na vyššiu efektivitu, vyššie tlaky/teploty a užšie marže, kompenzátory sa musia vyvíjať. Systémy ako ultrasuperkritické elektrárne, pokročilé chemické reaktory a nové energetické aplikácie (napr. vodíkové systémy) kladú náročnejšie požiadavky. Kompenzátor budúcnosti sa musí nielen spoľahlivo ohýbať, ale aj poskytovať diagnostickú spätnú väzbu a bez problémov sa integrovať do inteligentných systémov.
Výrobcovia a výskumné a vývojové skupiny veľa investujú do analýzy životného cyklu, senzorov, nových materiálov a modularizácie kompenzačných systémov. Rastie dopyt po obnoviteľných zdrojoch energie, LNG, prenose vodíka, okresných energetických systémoch a pokročilej výrobe. Zameranie sa presúva od čistej mechanickej odolnosti smerom k inteligentným, integrovaným systémom.
Otázka: Ako určiť, či použiť axiálny, bočný alebo uhlový kompenzátor?
Odpoveď: Vypočítajte očakávané posuny v každom smere na základe tepelnej rozťažnosti potrubia, tolerancií vyrovnania, posunu podpier alebo sadnutia. Ak je väčšina axiálna, môže stačiť axiálny kompenzátor. Ak je prítomné bočné alebo uhlové vychýlenie, zvážte podľa toho bočný, uhlový alebo univerzálny kompenzátor. Toto rozhodnutie často riadi pokročilá analýza (analýza konečných prvkov, analýza napätia).
Otázka: Čo sa stane, ak kompenzátor pracuje mimo určeného rozsahu pohybu?
Odpoveď: Prevádzka nad rámec konštrukčných limitov môže viesť k únave kovu, vybočeniu, nadmernému namáhaniu mechov alebo konektorov a prípadnému zlyhaniu (prasknutie alebo únik). Vážne to ohrozuje životnosť cyklu a môže viesť k náhlemu, katastrofickému zlyhaniu. Preto sú kritické bezpečnostné rezervy a obmedzenia.
Potrubné kompenzátory sú základom pre pružné a efektívne potrubné systémy, ktoré ponúkajú úľavu od napätia, tlmenie vibrácií a korekciu súososti. Správna kombinácia materiálov, pohybových kapacít a systémovej integrácie je rozhodujúca pre dlhodobý výkon. S nárastom inteligentných systémov a dopytom po vyššej prevádzkovej efektívnosti sa kompenzátor vyvíja – nielen ako pasívny mechanický komponent, ale aj ako inteligentné, monitorované aktívum v moderných potrubných sieťach.
Ako sa priemysel posúva dopredu,Fushuoje naďalej odhodlaná poskytovať pokročilé, vysokokvalitné riešenia kompenzátorov prispôsobené pre náročné aplikácie. Preskúmajte spoluprácu a prispôsobenie riešení –kontaktujte násobjavte ideálny kompenzátor pre potreby vášho systému.
