Moderné priemyselné potrubné systémy musia vydržať vysoké tlaky, kolísajúce teploty, vibrácie a chemickú expozíciu pri zachovaní dlhodobej spoľahlivosti. Ako sa vyvíjajú priemyselné odvetvia, dopyt po pokročilých riešeniach, ktoré znižujú náklady na údržbu, zvyšuje efektívnosť a predĺženie životnosti, sa neustále zvyšuje. Jednou z najúčinnejších odpovedí na tieto výzvy jenekovový kompenzátor potrubí.

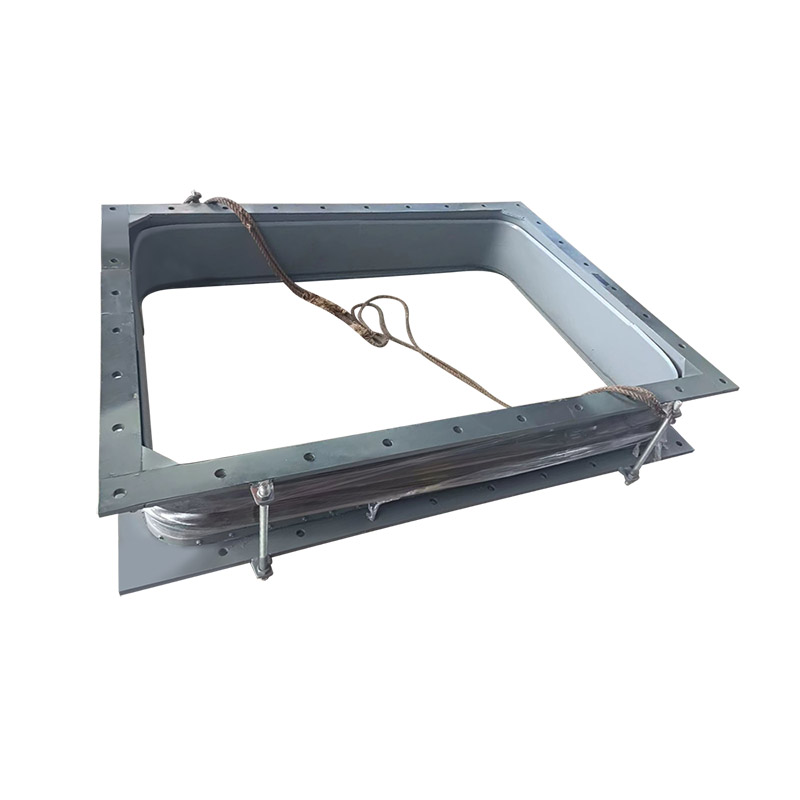

Kompenzér nekovového potrubia, známy tiež ako flexibilný kĺb alebo expanzný spoj, je špeciálne navrhnutý tak, aby absorboval pohyb, vibrácie a tepelnú expanziu v potrubiach bez spoliehania sa na tuhé kovové materiály. Na rozdiel od tradičných kovových kompenzátorov, ktoré môžu v agresívnych prevádzkových podmienkach korodovať alebo únavu, používajú nekovové vzory kompozitné materiály, ako sú guma, PTFE alebo zosilnená tkanina. Táto konštrukcia zaisťuje vynikajúcu trvanlivosť, flexibilitu a chemický odpor.
Flexibilita: Ľahko absorbujú axiálne, bočné a uhlové posunutie spôsobené tepelnou expanziou, urovnaním pôdy alebo štrukturálnymi posunmi.
Odolnosť proti korózii: Na rozdiel od ocele, nekovové materiály sa pri vystavení vode, kyselín, alkalisov alebo priemyselných chemikálií neoverujú ani degradujú.
Tlmenie vibrácií: výrazne znižujú hluk a vibrácie v čerpadlách, kompresoroch a turbínach.
Ľahká konštrukcia: ľahšie manipuluje, inštaluje a udržiava v porovnaní s ťažkými kovovými alternatívami.
Nákladová efektívnosť: Nižšie náklady na inštaláciu a znížené požiadavky na údržbu z nich robia ekonomické dlhodobé investície.
Ne metalické kompenzátory potrubia sa široko používajú v odvetviach, ako sú výroba energie, petrochemikálie, úpravy vody, spracovanie potravín, farmaceutiká a systémy HVAC. Ich všestrannosť im umožňuje prispôsobiť sa vysoko výkonným aj každodenným aplikáciám potrubia.
Primárnou funkciou kompenzátora nekovového potrubia je kompenzácia pohybu potrubia a ochrana systémov pred poškodením. Keď sa potrubia rozširujú v dôsledku tepla alebo posunu v dôsledku kolísania vibrácií a tlaku, tuhé kĺby by preniesli napätie na pripojené zariadenie. Kompenzátor absorbuje tieto sily, bráni trhlinám, únikom alebo predčasnému opotrebeniu.
Absorbovanie tepelnej expanzie
Keď sa potrubia zahrievajú, rozširujú sa. Nekovové kompenzátory prispôsobujú zmenu tejto dĺžky bez prenosu napätia na susedné komponenty.
Izolácia vibrácií
Čerpadlá, dúchadlá a kompresory generujú vibrácie. Flexibilné kĺby absorbujú tento pohyb a znižujú hladinu únavy a hluku.
Kompenzačné vyrovnanie
Perfektné zarovnanie v dlhých potrubiach je zriedkavé. Ne metalické kompenzátory umožňujú mierne odchýlky bez ohrozenia integrity systému.
Tesnenie proti korozívnym médiám
PTFE-lemované kompenzátory odolávajú agresívnym tekutinou a zabezpečujú bezpečnú prevádzku bez úniku.
Elektrické rastliny: Spravujte plynové potrubia s vysokou teplotou a potrubia chladiacej vody.
Petrochemické zariadenia: Poskytnite odolnosť proti korozívnym kyselinám, rozpúšťadlám a uhľovodíkom.
Dodávka a čistenie vody: Používa sa v čerpacích staniciach na zníženie vibrácií a kompenzáciu pohybu pôdy.
Potraviny a nápoj: Hygienické kompenzátory zaoberajúce sa vodou, parou a tekutiny bezpečne.
Systémy HVAC: Absorbujte pohyb budov a znížte vibrácie v vykurovacích a chladiacich systémoch.
| Parameter | Možnosti špecifikácie |
|---|---|
| Materiálne možnosti | EPDM, NBR, Neoprén, prírodný guma, ptfe-lemovaný, tkanina zosilnená |
| Teplotný rozsah | -40 ° C až do +200 ° C v závislosti od materiálu |
| Tlak | PN6, PN10, PN16, PN25 LAHOA |
| Kapacita | Axiálne ± 20 mm, laterálne ± 35 mm, uhlové ± 15 ° (líši sa podľa návrhu) |
| Veľkosti | DN25 - DN3000 (prispôsobiteľné) |
| Koncové pripojenia | Prírubové, závitové alebo prispôsobené pripojenia |
| Žiadosti | Voda, para, olej, chemikálie, plyny, suspenzia, HVAC |
Zodpovedaním správneho materiálu, hodnotenia tlaku a veľkosti poskytujú nekovové kompenzátory potrubia spoľahlivých služieb aj v najnáročnejších prevádzkových prostrediach.
Výber správneho kompenzátora zahŕňa viac ako len výber veľkosti. Na zabezpečenie maximálnej účinnosti a bezpečnosti je potrebné podrobné hodnotenie prevádzkových podmienok, typu médií a faktorov životného prostredia.
Médium
Identifikujte, či systém spracováva vodu, olej, plyn, suspenziu alebo chemikálie.
Vyberte materiál odolný voči špecifickej chemikálii alebo tekutine.
Teplota
Vysoké teploty môžu vyžadovať materiály PTFE alebo EPDM.
Uistite sa, že hodnotenie tlaku zodpovedá systémovým požiadavkám, aby sa predišlo predčasnému zlyhaniu.
Potreby absorpcie pohybu
Vypočítajte očakávané axiálne, bočné a uhlové pohyby.
Vyberte dizajn, ktorý môže vyhovieť maximálnemu posunu.
Inštalačné prostredie
Vnútorné verzus vonkajšie umiestnenie ovplyvňuje výber materiálu.
Pre expozíciu UV alebo ozónu sa uprednostňujú zlúčeniny odolné voči počasiu, ako je EPDM.
Dodržiavanie predpisov
V potravinách, nápojoch alebo farmaceutickom priemysle musia kompenzátory spĺňať FDA alebo hygienické normy.
Pre vodné systémy môžu byť potrebné certifikáty WRA alebo NSF.
Zaisťuje dlhšiu životnosť s menším počtom náhrad.
Zlepšuje bezpečnosť znížením rizika únikov a zlyhaní.
Optimalizuje účinnosť prostredníctvom regulácie vibrácií a tepelnej kompenzácie.
Znižuje prevádzkové náklady minimalizovaním prestoje.
Q1: Ako dlho trvajú nekovové kompenzátory potrubia?
Odpoveď: Životnosť závisí od prevádzkových podmienok, typu materiálu a postupov údržby. V štandardných podmienkach môže vysokokvalitný kompenzátor trvať 5–10 rokov. V náročnejších prostrediach sú potrebné pravidelné inšpekcie na maximalizáciu životnosti.
Q2: Ako môžem udržiavať nekovové kompenzátory potrubia?
Odpoveď: Rutinná údržba zahŕňa kontrolu povrchových trhlín, kontrolu prírubových pripojení a monitorovanie úniku. Čistenie miernymi látkami a vyhýbanie sa vystaveniu ostrým objektom alebo nadmernému krúžku pomôže predĺžiť životnosť kompenzátora. Výmena by mala byť naplánovaná na prvé známky opotrebenia, aby sa zabránilo zlyhaniam systému.
Keďže priemyselné odvetvia sledujú väčšiu efektívnosť a udržateľnosť, zohrávajú stále dôležitejšiu úlohu kompenzátory nekovových rúrok. Ich ľahký dizajn, odolnosť proti korózii a adaptabilita ich robia ideálne pre moderné systémy, ktoré musia zvládnuť tradičné aj obnoviteľné energetické procesy.
Ekologické materiály: Vývoj recyklovateľných a environmentálne bezpečných zlúčenín.
Inteligentné monitorovanie: integrácia so senzormi internetu vecí na sledovanie opotrebenia, tlaku a pohybu v reálnom čase.
Rozšírený teplotný rozsah: Pokročilý PTFE a zložené návrhy umožňujúce vyšší výkon v extrémnych podmienkach.
Vlastné inžinierstvo: Priemyselné návrhy prispôsobené jedinečným aplikáciám, ako sú odsoľovacie rastliny, terminály LNG a biofarmaceutické zariadenia.
Posun smerom k trvalo udržateľnej infraštruktúre, prísnejšie bezpečnostné predpisy a vysokoúčinné systémy zabezpečujú, že nekovové kompenzátory zostávajú ústredným bodom budúcich inžinierskych riešení. Ponúkajú neprekonateľnú adaptabilitu a spoľahlivosť v porovnaní s tradičnými kovovými alternatívami, čo z nich robí základný kameň inovácií potrubia.
NaFushuo, Špecializujeme sa na výrobu vysokokvalitných nekovových kompenzátorov potrubia, ktoré sú navrhnuté tak, aby splnili najnáročnejšie globálne normy. S pokročilými výrobnými technikami, odolnými materiálmi a prísnou kontrolou kvality prinášajú naše výrobky vynikajúci výkon v odvetviach. Či už váš projekt zahŕňa výrobu energie, chemické spracovanie alebo úpravu vody, náš tím poskytuje prispôsobené riešenia, ktoré predlžujú životnosť služieb a zlepšujú spoľahlivosť systému.
Pre podrobné špecifikácie, technické konzultácie alebo hromadné otázky,Kontaktujte násDnes sa dozviete, ako môže Fushuo podporiť vaše potreby priemyselného potrubia.
