Ako kľúčová súčasť na zmiernenie tepelnej expanzie a kontrakcie a posunu vibrácií potrubí,kompenzátory potrubiasú rozdelené do kategórií na základe zásad kompenzácie a scenárov aplikácií. Rôzne typy návrhov sú navrhnuté okolo „redukcie napätia potrubia“, aby sa vytvoril produktový systém, ktorý je vhodný pre rôzne pracovné podmienky.
Axiálne kompenzátory sú najzákladnejšou kategóriou. Absorbujú axiálne posun potrubí cez axiálnu expanziu a kontrakciu vlnovca. Majú kompaktnú štruktúru a sú vhodné pre priame potrubia. Výška kompenzácie jednej jednotky môže dosiahnuť 50-300 mm a úroveň tlaku pokrýva 0,6-4,0 mPa. Často sa používajú pri vykurovacích a klimatizačných vodných systémoch. Pri inštalácii musia byť zladené s vodiacimi zátvorkami, aby sa riadila radiálna odchýlka.
Priečne kompenzátory dosahujú kompenzáciu posunu priečnym ohybom vlnovca, ktoré je vhodné pre potrubia s bočnými odchýlkami (napríklad ohyby). Prijíma záves alebo univerzálnu kruhovú štruktúru, ktorá dokáže absorbovať bočné posuny 100-500 mm, má silnú schopnosť anti-instability, sa široko používa v ropných potrubiach na dlhé vzdialenosti a môže sa účinne vysporiadať s odchýlkami potrubia spôsobenou vyrovnaním nadácie.
Angulárne kompenzátory sa skladajú z jedného alebo viacerých vlnovcov. Kompenzujú posun v rohu potrubia cez uhlové posun. Často sa používajú v rozložení potrubia v tvare písmena L a Z. Kompenzačný uhol môže dosiahnuť ± 15 °. Pri použití s pevnou konzolou môže znížiť koncentráciu napätia pri ohybe potrubia. Je obzvlášť bežné v procesných potrubiach chemických rastlín.
Kompenzátory rukávov sa skladajú z jadrovej trubice a vonkajšieho plášťa. Absorbujú posun axiálnym kĺzaním. Výška kompenzácie môže dosiahnuť viac ako 1 000 mm a je vhodná pre potrubia s veľkým priemerom (DN500-DN3000). Pečací výplň je však potrebné pravidelne udržiavať. Väčšinou sa používa vo vodných potrubiach s dobrou kvalitou vody a široko sa používa v mestských potrubiach.

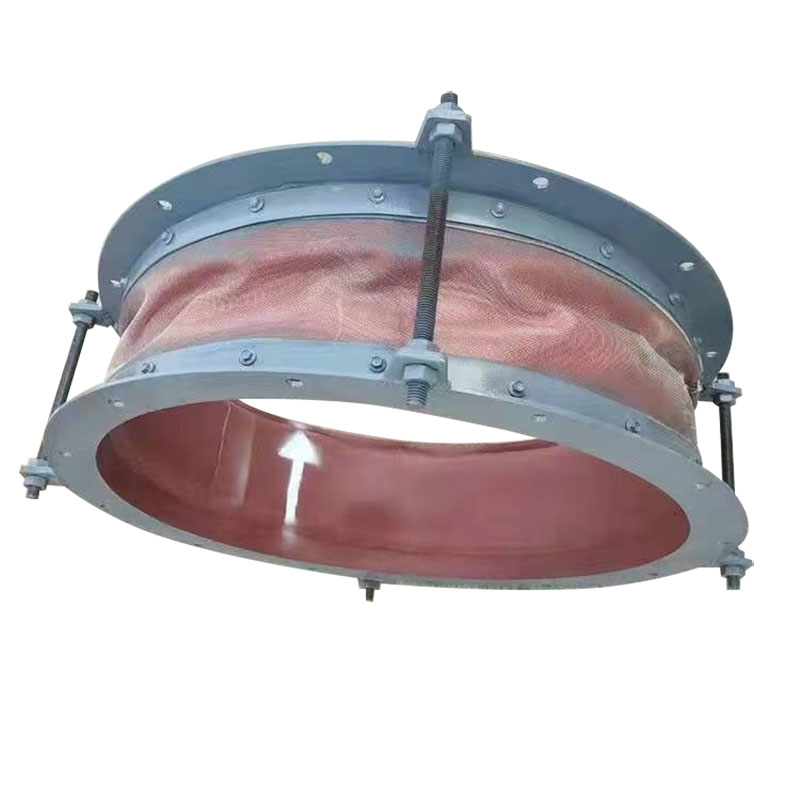

Ne metalické kompenzátory sú vyrobené z flexibilných materiálov, ako sú tkaniny a guma. Majú široký rozsah odporu teploty (-196 ℃ až 1200 ℃), môžu absorbovať viacrozmerný posun a mať dobrý výkon redukcie šoku a hluku. Sú vhodné pre scény so silnou koróziou a vysokými vibráciami, ako sú rúry elektrárne a chemické výfukové potrubia, ale tlaková kapacita je nízka (zvyčajne ≤0,6 MPa).
Výber rôznych typov kompenzátorov sa musí komplexne posudzovať v kombinácii s rúrkovým médiom, tlakom, teplotou a posunom. Axiálny typ je vhodný pre malé posunutie rovnopotrubia,Priečne a uhlové typy sú vhodné pre zložité usporiadanie rúr, typ rukávov je vhodný pre veľké scenáre posunu a nekovový typ sa zameriava na odolnosť proti korózii a absorpciu nárazu. Primeraný výber môže znížiť mieru zlyhania systému potrubia a predĺžiť životnosť zariadenia, ktorá je dôležitou súčasťou dizajnu inžinierstva potrubia.
